Identyfikatory chemiczne
Nazewnictwo
| Język / system | Nazwa |
|---|---|
| polski | HMX (oktogen) |
| angielski | HMX (octogen) |

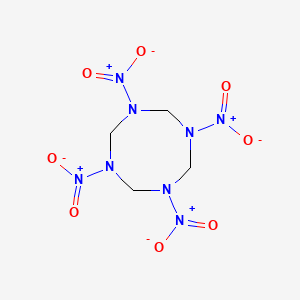

| wzór / oznaczenie | C₄H₈N₈O₈ |
| numer CAS | 2691-41-0 |
| numer UN | 0226 |
Czym jest
HMX (oktogen) to kruszący materiał wybuchowy o jednej z najwyższych mocy wśród produkowanych na skalę przemysłową. Jest stosunkowo niewrażliwy, co czyni go bezpieczniejszym w obsłudze niż materiały inicjujące.
Ze względu na wysoką prędkość detonacji i stabilność jest komponentem plastycznych materiałów wybuchowych (PBX) i elementów układów implozyjnych ładunków jądrowych - stąd podwójne znaczenie kontrolne.
Zakres opisu. Hasło ma charakter rozpoznawczo-prawny. Nie zawiera receptur, parametrów syntezy ani sposobów uzbrajania - opisuje cechy pozwalające rozpoznać materiał i ustalić podstawę odpowiedzialności.
Charakterystyka fizykochemiczna
| Cecha | Wartość |
|---|---|
| wzór | C₄H₈N₈O₈ |
| postać | biały proszek krystaliczny |
| gęstość | ok. 1,90 g/cm³ |
| prędkość detonacji | ok. 9100 m/s (bardzo wysoka) |
| temperatura topnienia | 276-280 °C |
| wrażliwość | umiarkowana (kruszący wtórny) |
Zastosowania cywilne
Górnictwo, wyburzenia, paliwa rakietowe, materiały wybuchowe specjalne - w ściśle reglamentowanym obiegu.
Hasła powiązane — substancje podobne
- RDX (heksogen) - pokrewny nitroaminowy MW
- CL-20 (HNIW) - materiał o wyższej mocy
- TATB - niewrażliwy MW do zastosowań jądrowych
Podstawa prawna kontroli
| Wykaz / akt | Pozycja | Uwagi |
|---|---|---|
| Rozporządzenie (UE) 2021/821, załącznik I | 1C239 | kontrola wywozu |
| Wspólny wykaz uzbrojenia UE | ML8 | materiał/urządzenie o znaczeniu wojskowym |
| Prawo polskie - materiały wybuchowe | ustawa z dnia 21 czerwca 2002 r. o materiałach wybuchowych przeznaczonych do użytku cywilnego | zezwolenia, ewidencja, nadzór |
| Prawo polskie - obrót z zagranicą | ustawa z dnia 29 listopada 2000 r. o obrocie z zagranicą towarami o znaczeniu strategicznym | zezwolenie na wywóz, pośrednictwo i tranzyt |
Rozpoznanie w warunkach terenowych
Sygnały - proszki, granulaty, prasowane kształtki, elastyczne arkusze albo odlewy bez oznaczeń handlowych; opakowania z symbolami materiału wybuchowego (klasa 1 ADR); ślady produkcji (prasy, formy, mieszarki).
Wskaźniki - materiał wybuchowy poza legalnym obiegiem i ewidencją; ilości i czystość przekraczające zastosowania cywilne; powiązanie z detonatorami, spłonkami albo konstrukcją ładunku.
Zasady bezpieczeństwa - bezwzględny zakaz uderzeń, tarcia, ognia i manipulacji; zabezpieczenie i ewakuacja strefy; wezwanie patrolu rozminowania/pirotechników; ocena stanu materiału wyłącznie przez uprawniony zespół.
Ocena wyrobu: prawidłowy a nieprawidłowy
Materiał pełnowartościowy - jednolity biały proszek albo prasowana kształtka o właściwej gęstości. Materiał niepełnowartościowy - zawilgocenie, zanieczyszczenie, rozkład obniżający zdolność detonacji.
Znaczenie prawne. Wyrabianie, gromadzenie, posiadanie i obrót materiałami wybuchowymi bez wymaganego zezwolenia realizuje znamiona czynu z art. 171 k.k.; wywóz bez zezwolenia - z art. 33 ustawy o obrocie z zagranicą towarami o znaczeniu strategicznym. Wobec zastosowania w układach implozyjnych, gromadzenie w celu budowy ładunku jądrowego podlega art. 121 k.k. Materiał zdegradowany, niezdolny do detonacji, zgromadzony w zamiarze użycia, może być oceniany w kategoriach usiłowania nieudolnego (art. 13 § 2 k.k.) - co nie wyłącza odpowiedzialności za sam nielegalny obrót.
Odpowiedzialność karna
| Podstawa | Czyn | Zagrożenie |
|---|---|---|
| art. 171 § 1 k.k. | wyrabianie, przetwarzanie, gromadzenie, posiadanie, obrót materiałami wybuchowymi bez wymaganego zezwolenia | od 6 miesięcy do lat 8 |
| art. 121 § 1 k.k. | gromadzenie środków służących do wytworzenia broni jądrowej - przy ustaleniu przeznaczenia | od roku do lat 10 |
| art. 120 k.k. | stosowanie środka masowej zagłady | od 10 lat, 25 lat albo dożywotnie pozbawienie wolności |
| art. 163 § 1 pkt 3 k.k. | sprowadzenie zdarzenia (eksplozji) zagrażającego życiu lub zdrowiu wielu osób albo mieniu w wielkich rozmiarach | od roku do lat 10 |
| art. 173 k.k. | sprowadzenie katastrofy w komunikacji (przy użyciu wobec transportu) | od roku do lat 10 |
| art. 33 ustawy o obrocie z zagranicą towarami o znaczeniu strategicznym | obrót bez zezwolenia (wywóz, pośrednictwo, tranzyt) | od roku do lat 10 |
| art. 13 § 2 k.k. | usiłowanie nieudolne (materiał zdegradowany / poniżej progów) | jak za usiłowanie |
Przypisy
- Rozporządzenie (UE) 2021/821, załącznik I, pozycja 1C239.
- Wspólny wykaz uzbrojenia Unii Europejskiej (ML).
- Ustawa z dnia 21 czerwca 2002 r. o materiałach wybuchowych przeznaczonych do użytku cywilnego.
- Ustawa z dnia 29 listopada 2000 r. o obrocie z zagranicą towarami, technologiami i usługami o znaczeniu strategicznym dla bezpieczeństwa państwa.
- Ustawa z dnia 6 czerwca 1997 r. - Kodeks karny, art. 13 § 2, art. 120, art. 121, art. 163, art. 171.
Rozpoznanie możliwego wytwarzania z urotropiny
RDX i HMX mogą powstawać z tej samej substancji wyjściowej — urotropiny
(heksaminy, HMTA) — a o produkcie rozstrzygają warunki procesu. Z tego
powodu worek urotropiny nie pozwala przewidzieć produktu i sam nie dowodzi
przestępstwa. W połączeniu z poniższym zespołem śladów uzasadnia jednak pilne
zabezpieczenie miejsca przez specjalistów:
- techniczna urotropina w workach lub wiele opakowań, bez zużycia pasującego do
produkcji żywic, gumy, paliwa turystycznego, inhibitorów korozji lub innej
udokumentowanej działalności; - kwasoodporne naczynia połączone z intensywnym mieszaniem, chłodzeniem,
kontrolowanym dozowaniem i odprowadzaniem gazów; - następujące po sobie stanowiska filtracji, przemywania i suszenia oraz osad w
filtrach, uszczelnieniach, przewodach próżniowych albo suszarce; - instalacja wychwytująca brunatne tlenki azotu lub nietypowy układ płuczek
gazowych; nie zbliżać się do pracującej albo dymiącej instalacji; - wspólne ślady urotropiny, kwasów i produktu nitroaminowego potwierdzone przez
laboratorium. Nazwy odczynników w notatkach mają wartość pomocniczą; nie
wolno na miejscu odtwarzać procesu.
Publikacja IPO opisuje również przemysłowe warianty wieloreaktorowe i produkt
pośredni DPT. W praktyce terenowej są to sygnały do zabezpieczenia logów,
filtrów, płuczek i historii zakupów, nie instrukcja ustalania proporcji,
temperatur ani kolejności dozowania.
Legalna urotropina a wartość wskaźnikowa
| Kontekst | Ocena robocza |
|---|---|
| oryginalny worek, faktura, zgodne zużycie w produkcji żywic, gumy, paliwa stałego lub ochronie antykorozyjnej | silne wyjaśnienie legalne |
| produkt leczniczy z metenaminą albo surowiec farmaceutyczny o jakości farmakopealnej, zgodny z dokumentacją apteki lub wytwórcy | legalne zastosowanie lecznicze; wymaga wyższej czystości i kontroli jakości niż typowy produkt techniczny |
| worek techniczny 25 kg w miejscu bez procesu zawodowego | wskaźnik do wyjaśnienia, nie dowód |
| urotropina + kwasoodporna aparatura + chłodzenie + filtracja/suszenie + zgodne ślady | zespół wskaźników możliwego procesu HMX; przerwać samodzielne rozpoznanie i wezwać specjalistów |
Postać produktu i ograniczenie identyfikacji wzrokowej
Czyste RDX i HMX są zwykle białymi ciałami krystalicznymi. Materiał ujawniony
w praktyce może jednak wyglądać jak drobny proszek, kryształy, grudki, wilgotny
placek filtracyjny, granulat, prasowana kształtka albo masa z lepiszczem i
plastyfikatorem. Barwa może pochodzić z dodatków lub zanieczyszczeń. Nie wolno
identyfikować białego proszku wzrokiem ani pobierać go do ręki.

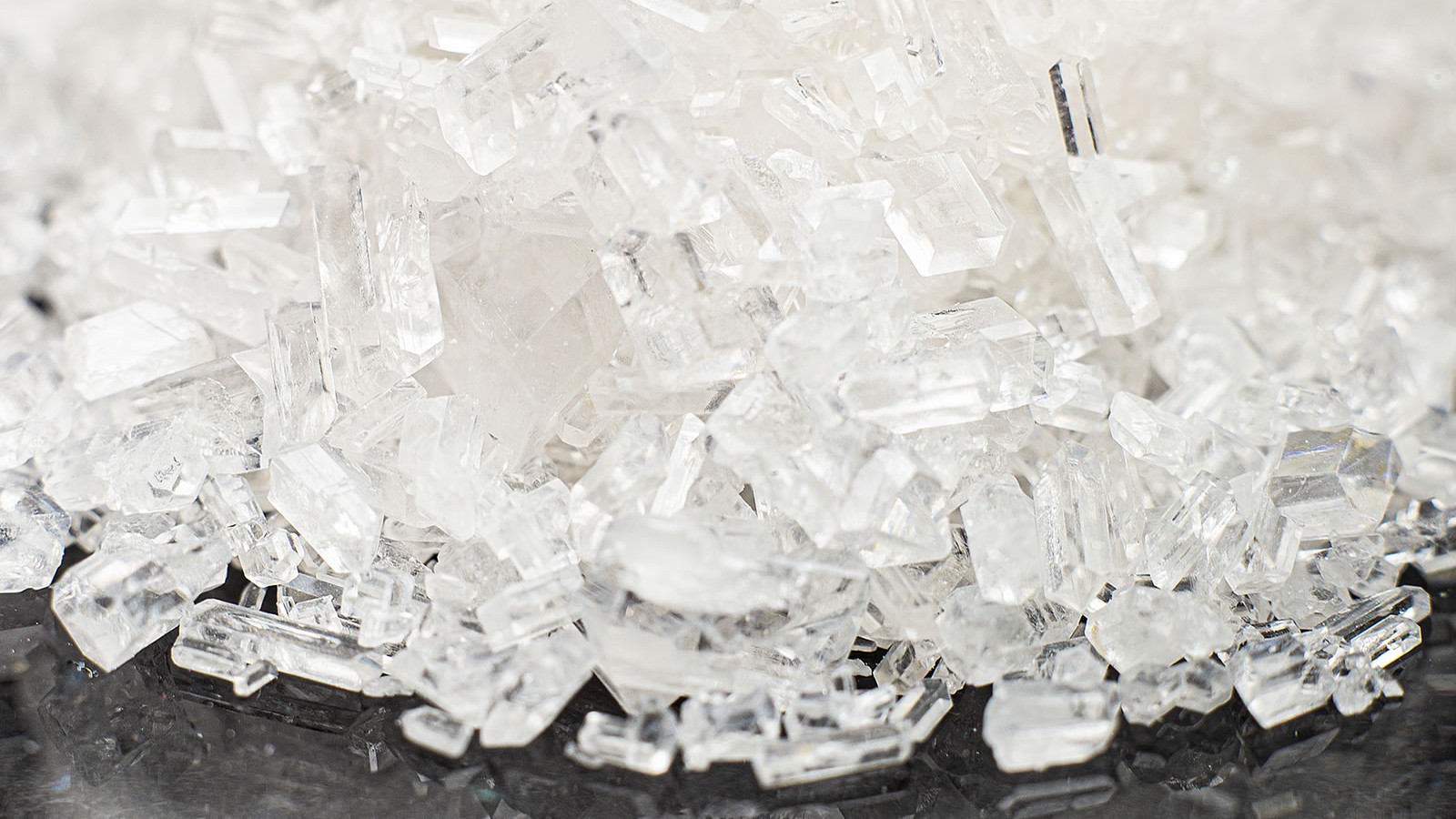

Wskazówka porównawcza. Na tej fotografii kryształy HMX mają wyraźne,
ostre krawędzie i mogą wizualnie kojarzyć się z kryształami metamfetaminy.
Pokazane w haśle RDX (heksogen) kryształy RDX są na ogół
bardziej obłe i mogą przypominać naturalny cyrkon. To nie jest metoda
identyfikacji: postać kryształów zależy m.in. od warunków krystalizacji,
czystości, rozmiaru ziarna i oświetlenia. Nieznanych kryształów nie wolno
klasyfikować wzrokowo jako HMX, RDX ani narkotyku — wymagają bezpiecznego
zabezpieczenia i badania.
Miejsce w łańcuchu rozpoznawczym
- Urotropina (heksamina) — substancja wyjściowa o wielu legalnych zastosowaniach;
- Naczynia reakcyjne, mieszanie i dozowanie;
- Ogrzewanie, chłodzenie i kontrola temperatury;
- Suszenie, filtracja i oddzielanie.
Źródło rozpoznawcze: Z. Matys, D. Powała, A. Orzechowski, A. Maranda, „Metody otrzymywania oktogenu”, CHEMIK 2012, 66(1), 58–63; publiczny PDF. Wartości podane w publikacji dla HMX:
temperatura topnienia 278,5–280 °C oraz prędkość detonacji 9124 m/s przy
gęstości 1,84 g/cm³.
Wykrywanie i potwierdzanie
Metody mają różną moc wnioskowania. Alarm lub wynik przesiewowy służy do ochrony i wyboru dalszego badania; nie zastępuje identyfikacji potwierdzającej wykonanej w granicach zwalidowanej metody.
Badanie przesiewowe
- Testy kolorymetryczne materiałów wybuchowych — wstępne wskazanie klasy jonów lub grup chemicznych.
- Spektrometria ruchliwości jonów (IMS) — czuły przesiew śladów z wymazu.
Identyfikacja wstępna
- Przenośna spektroskopia Ramana — widmo materiału tylko po ocenie pirotechnicznej.
- Spektroskopia FTIR-ATR — ortogonalne widmo składnika głównego.
Potwierdzenie laboratoryjne
- Chromatografia jonowa — oznaczenie anionów i kationów nieorganicznych.
- Chromatografia gazowa ze spektrometrią mas (GC-MS) — identyfikacja rozdzielonych związków organicznych i pozostałości.
Dobór zależy od postaci materiału, matrycy, stężenia, dostępnej aparatury i procedury właściwej jednostki.
